Dienstleistung Laminierung
Neben unserer Haupttätigkeit als Forschung- und Entwicklungsfirma bieten wir individuell maßgefertigte Laminierung an.
Laminierung von Materialien im großem Stil
Was ist die Thermofix-/Doppelband-Pressentechnologie?
Die Anlage ist eine elektrisch beheizte Doppelbandpresse bzw. Flachbett-Kaschieranlage. Es ist eine Industrieanlage zur thermischen Verarbeitung von Werkstoffen. Sie kombiniert kontrollierte Wärme und Druck, um Materialien dauerhaft zu verbinden, zu laminieren oder zu konsolidieren.
Produktpalette
PP Wabenkern mit CPL Decklage

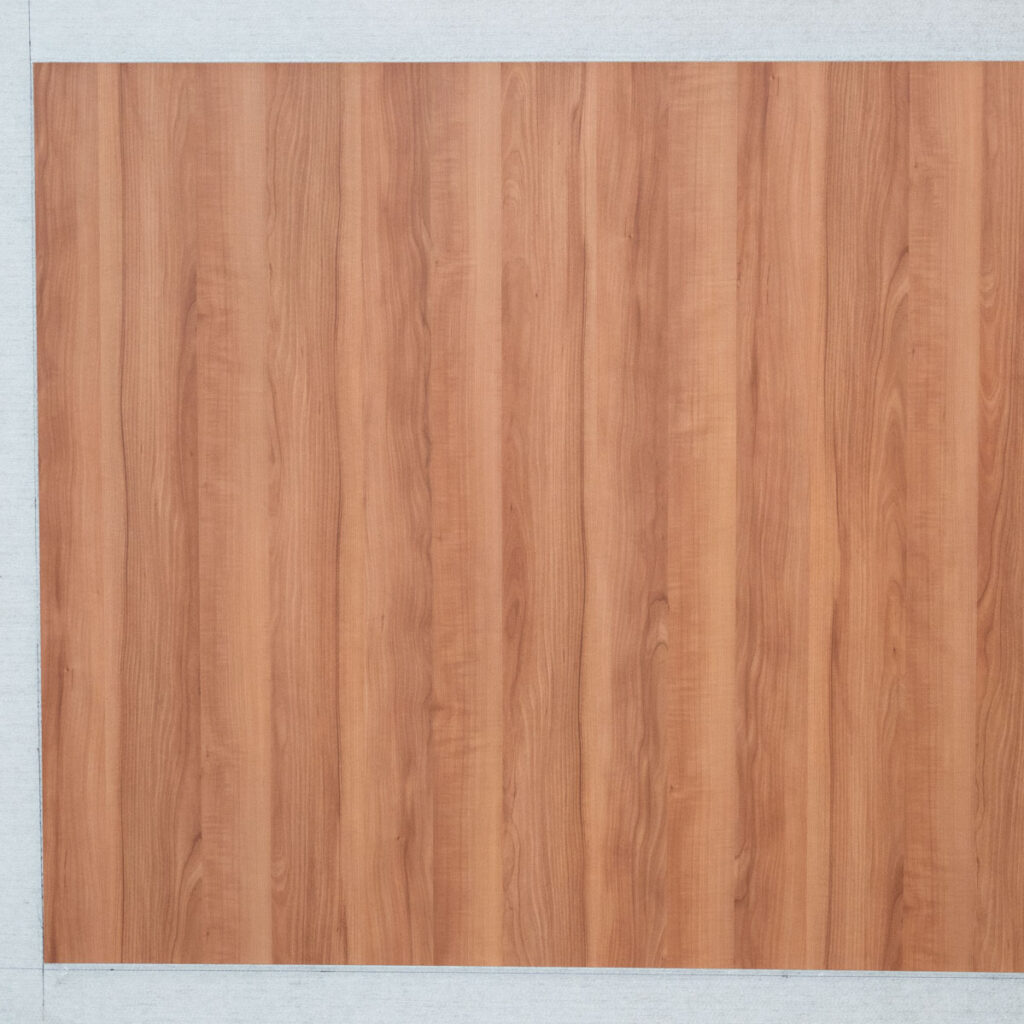

PP Wabenkern mit HPL Decklage

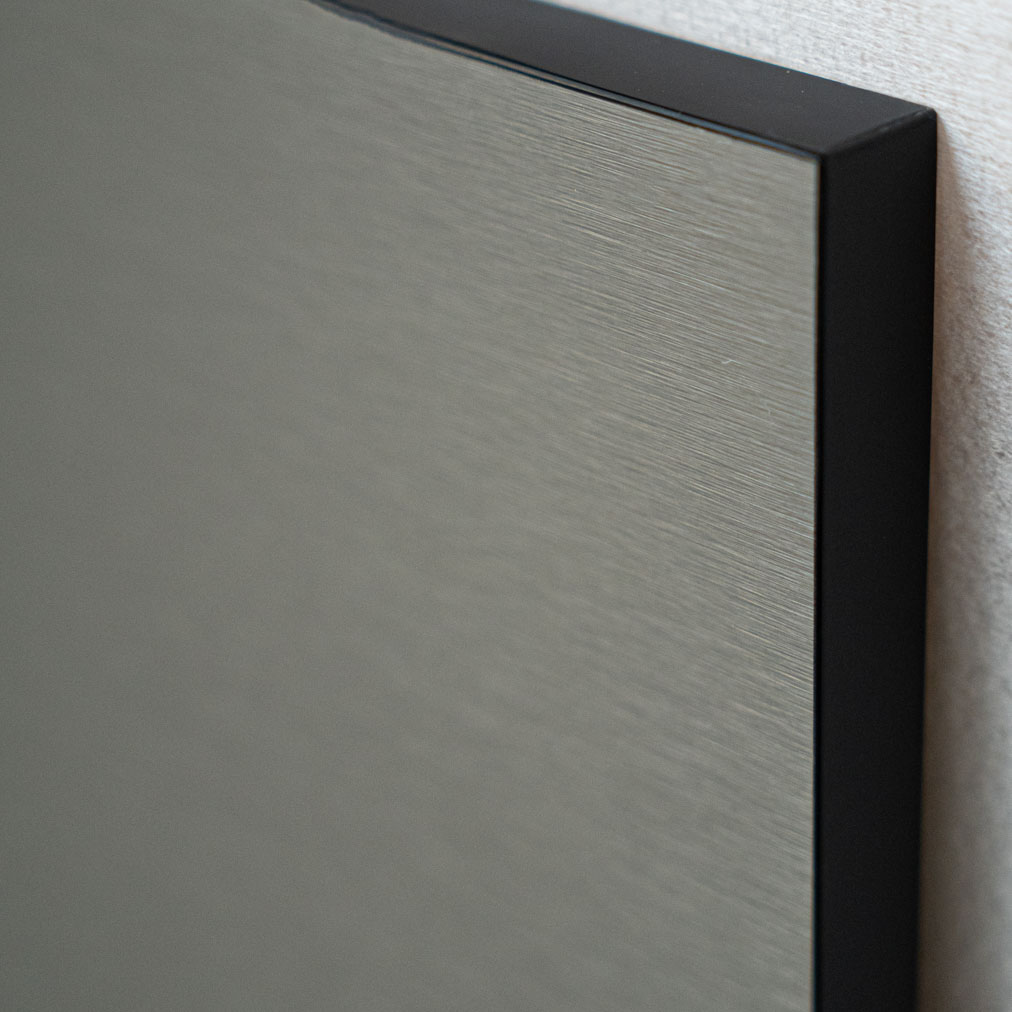

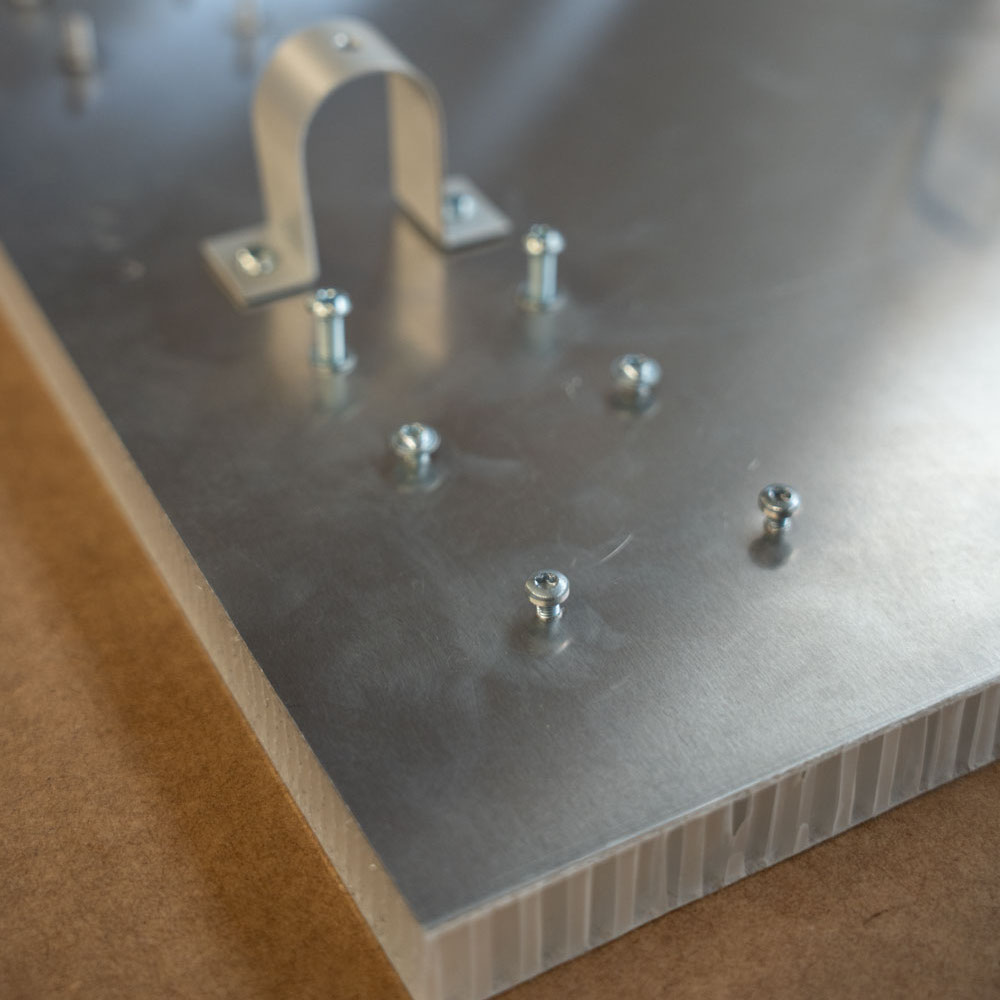

PP Wabenkern mit Aluminiumdecklage

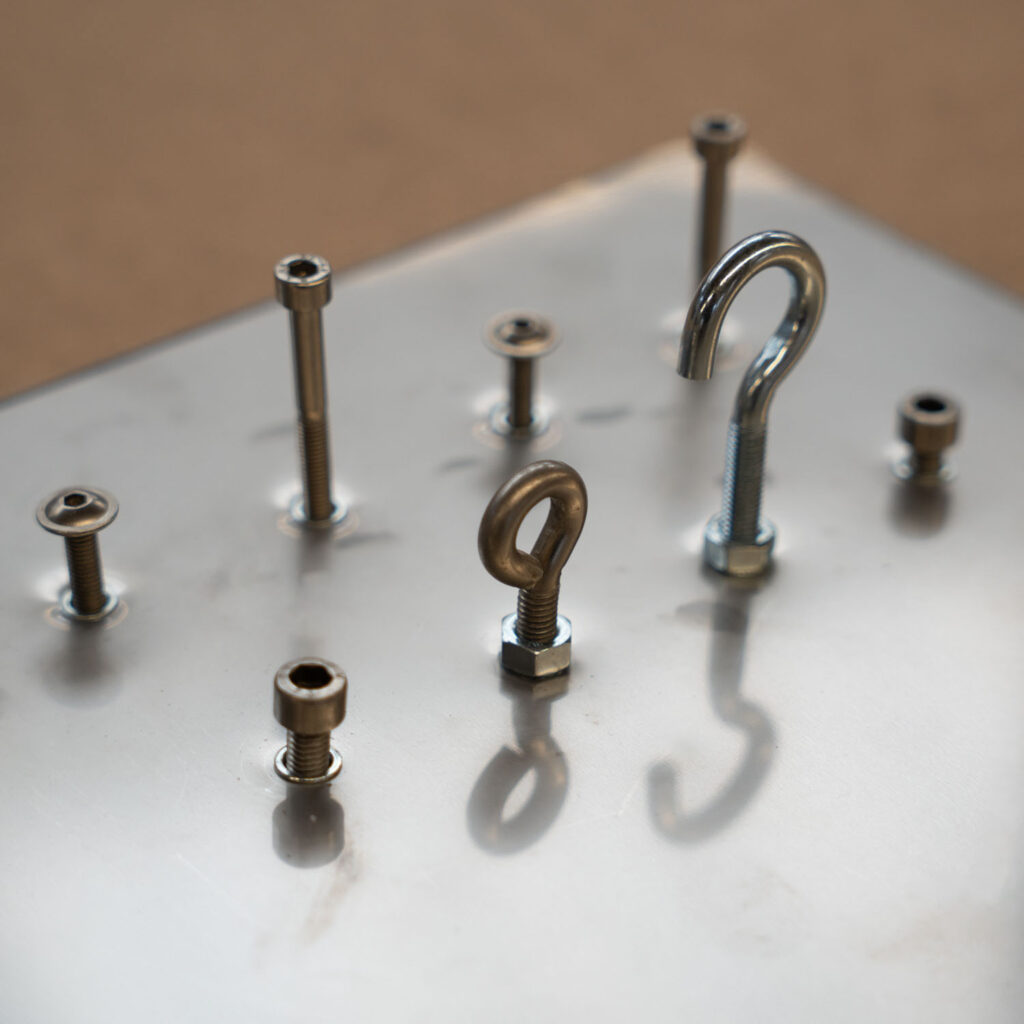

PP Wabenkern mit Edelstahldecklage
Wie funktioniert die Anlage?

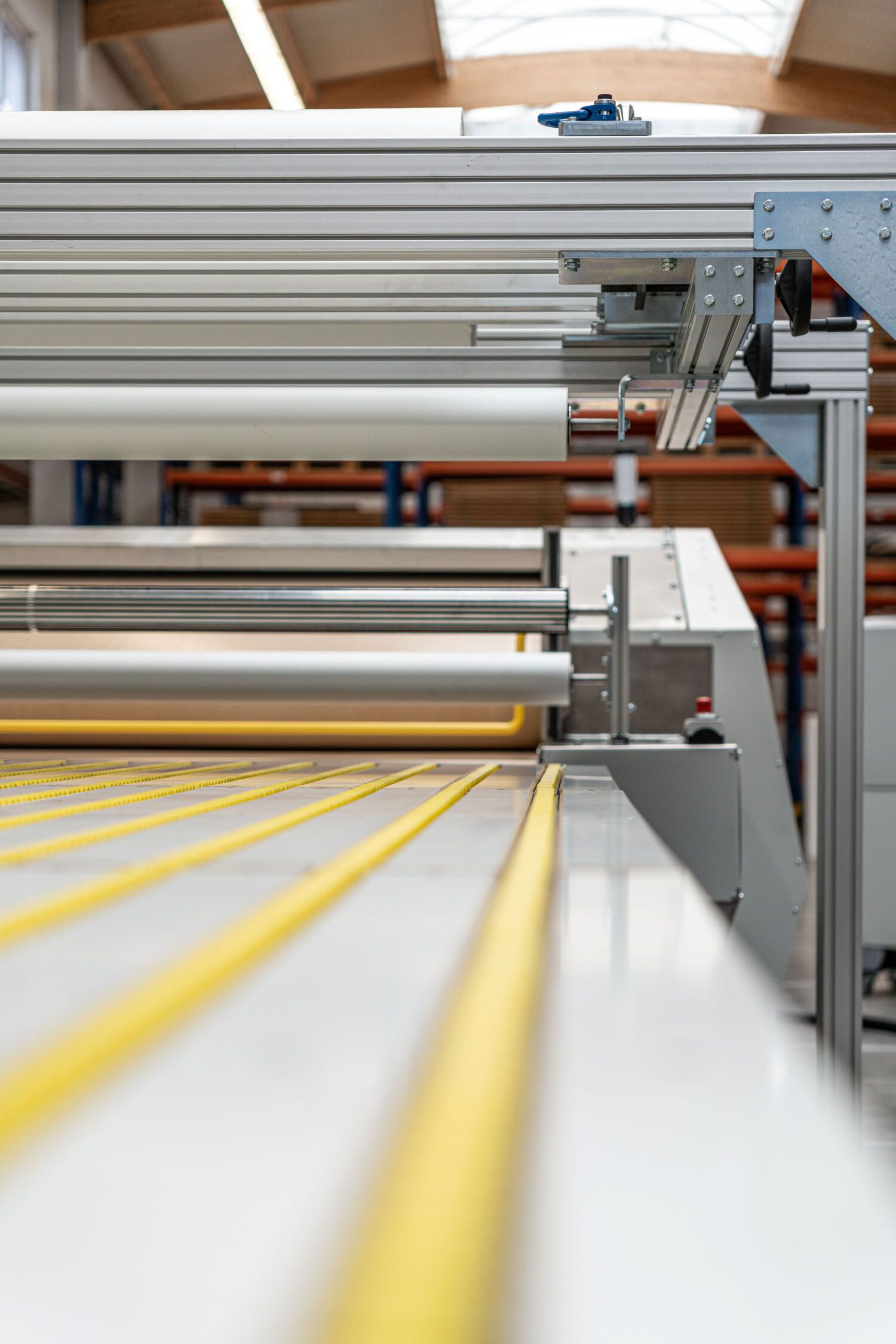

- Kontinuierlicher Durchlauf:
Ein zu verarbeitendes Produkt wird zwischen zwei endlosen Transportbändern durch das System geführt. Kontaktwärme:
In der Heizzone wird das Material von beiden Seiten mit Wärme beaufschlagt welche die gewünschten Schichten bzw. Beschichtungen aktivieren oder klebbar machen.Druck & Kalibrierung:
Durch Druckbeantspruchung erreicht man eine höhere Festigkeit im Endprodukt.Kühlfixierung:
In einer anschließenden Kühlzone wird das Produkt durch kontrolliertes Abkühlen „fixiert“ – das heißt: die Verbindung wird dauerhaft stabilisiert.
Technische Dokumentation

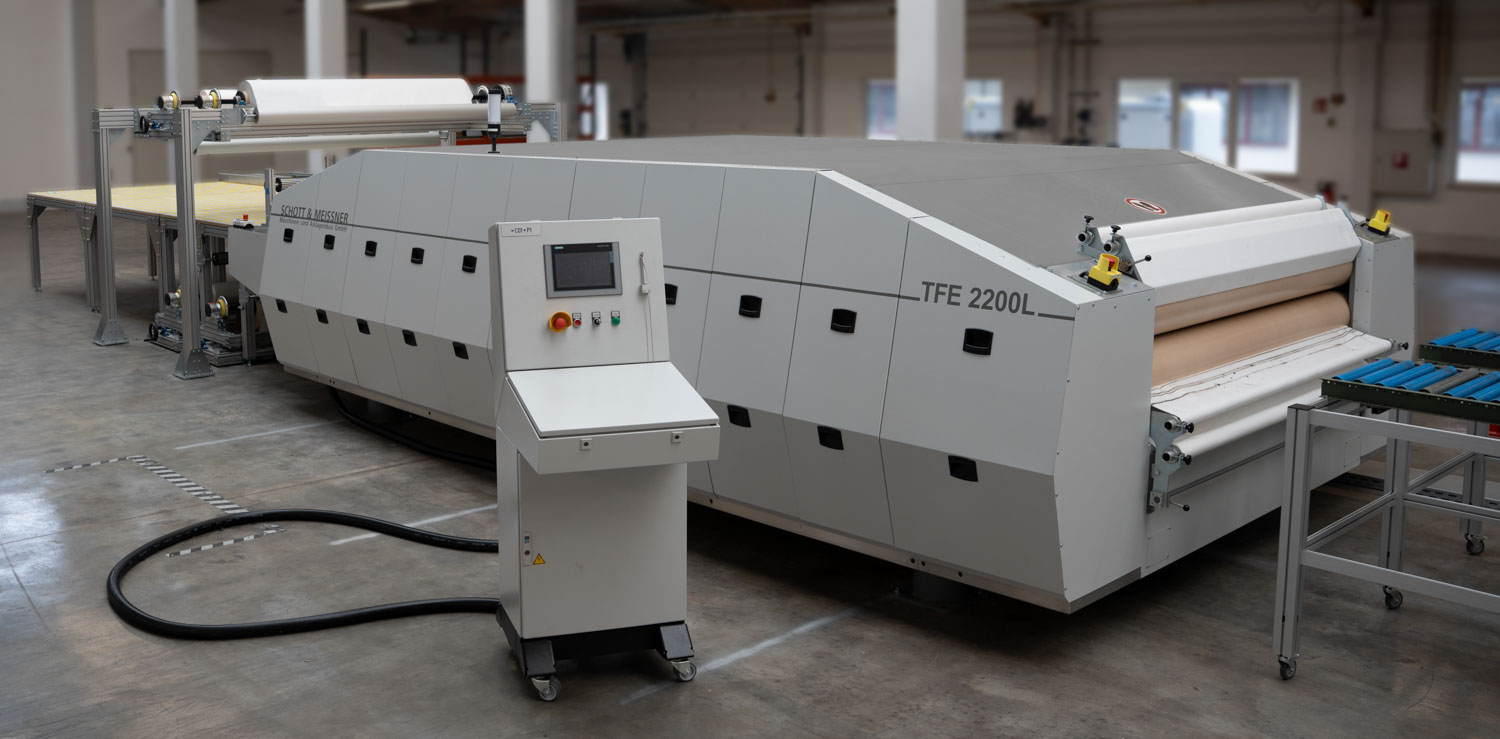

Laminieranlage Schott & Meisner TFE 2200L
Gesamtlänge | 6.000 mm |
Gesamtbreite | 3.625 mm |
Gesamthöhe | 1.750 mm |
Einlaufhöhe | 1.000 mm |
Gesamtheizleistung | 156 kW |
Gesamtkühlleistung | 109 kW |
Kühlmedium | Wasser |
Arbeitsbreite | 800 mm – 2.200 mm |
Durchlaufhöhe | Max. 200 mm |
Prozesstemperatur Heizabschnitt | Max. 250 °C |
Prozesstemperatur Kühlabschnitt | Max. 18 – 30 °C |
Beheizte Länge | 2.400 mm |
Gekühlte Länge | 2.400 mm |
Liniengeschwindigkeit | 2 – 8 m/min |
Trägermaterial:
– Wabenplatte PP
– Wabenplatte PC
– Alu-Wabenplatte
– Sperrholz
– Schaum
– Glas
Decklagen:
– HPL und CPL
– Schmelzfolien
– Aluminium
– Stahl
– Edelstahl VA
– Verschiedenste Folien
Wofür wird diese Technik genutzt?
Die Doppelband- bzw. Thermofix-Technologie eignet sich für viele thermische Laminier- oder Kaschierprozesse in der Industrie, z. B.:
Herstellung und Laminieren von Verbundmaterialien wie Sandwich- oder Honeycomb-Panels (z. B. für Fahrzeug- oder Bauteile)
Thermokaschierung von Folien, Textilien, Schaumstoffen oder Membranen
Produktion technischer Folien und Membranmaterialien oder Verbundstoffe für z. B. Filter, Akustik- oder Dämpfungslösungen
Anwendungen in Automobil-, Möbel- oder Schuhindustrie – wo mehrere Materialschichten thermisch verbunden werden sollen
Ihr Projekt – unsere Leidenschaft
Von der ersten Idee bis zum serienreifen Produkt erhalten Sie bei uns alles aus einer Hand. Kurze Kommunikationswege, hohe Fertigungstiefe und maximale Flexibilität sorgen dafür, dass Ihr Projekt effizient, termingerecht und wirtschaftlich umgesetzt wird.
Jetzt anfragen!
Sie haben eine Skizze, CAD-Daten oder einfach eine Idee?
Kontaktieren Sie uns – wir beraten Sie persönlich und erstellen Ihnen gerne ein individuelles Angebot.
Ihr Ansprechpartner für unsere Laminieranlage:
Christian Leimbach / christian.leimbach@isel-automation.com
